Deskrizzjoni tal-Prodotti
Uniku Crystal Ultrasonic Straight Probe/Transducer jikkonsisti f'sokit, qoxra, film protettiv, ċippa pjeżoelettrika, materjal li jassorbi l-ħoss -, eċċ. Is-sonda dritta ta 'skoperta tal-mewġ lonġitudinali ġeneralment tintuża biex tiskopri materja prima bħal pjanċi tal-azzar u forġar jew materjali wara n-normalizzazzjoni.
Il-funzjonijiet tal-komponenti tas-sonda dritta huma kif ġej:
(1) It-trażmissjoni/riċeviment ta 'mewġ ultrasoniku jitlestew minn ċipep pjeżoelettriċi;
(2) Il-film protettiv huwa magħmul minn folji tal-kurundun ta '-ebusija għolja, li huma reżistenti għall-ilbies-;
(3) Qoxra ta 'liga ta' l-aluminju, trattament ta 'sandblasting tal-wiċċ;
(4) Il-materjal li jassorbi l-ħoss-jintuża biex jassorbi l-istorbju fuq wara taċ-ċippa;
(5) Is-sokit huwa interface tas-sinjal elettriku, li huwa konness mal-istrument permezz tal-linja tas-sonda.

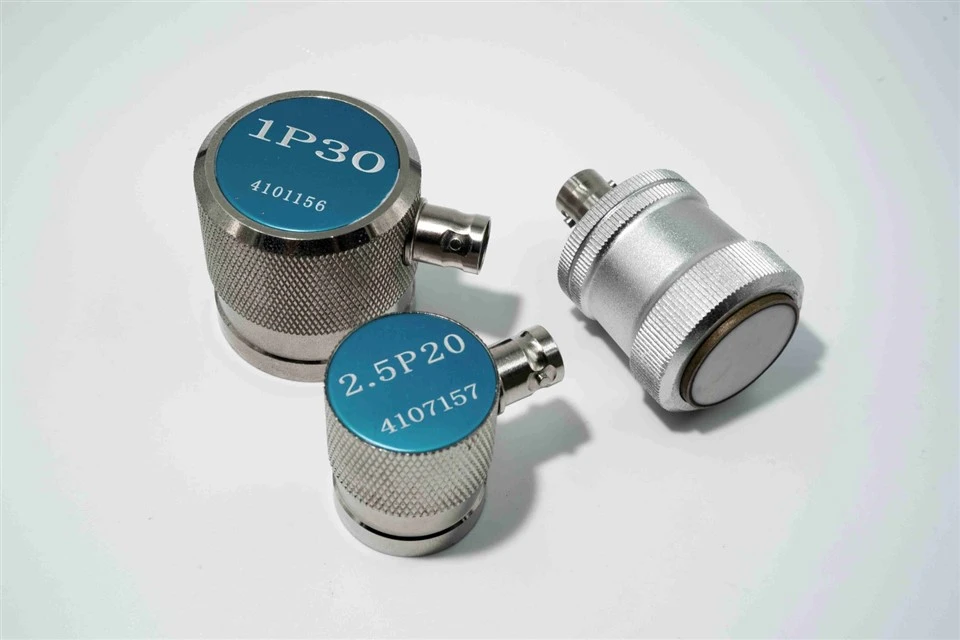

Immaġni tal-Prodotti
Speċifikazzjoni tal-Prodotti
Sonda dritta ultrasonika konvenzjonali
|
Frekwenza ultrasonika (MHz) |
Id-dijametru tat-transducer Pjeżoelettriku (mm) |
Sokit |
|
0.5 |
20 |
Q9 |
|
28 |
||
|
1.25 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
2.5 |
14 |
Q9 |
|
20 |
||
|
28 |
||
|
5 |
14 |
Q9 |
|
14 |
||
|
20 |
Mikro Ultrasoniku Straight Probe
|
Frekwenza ultrasonika (MHz) |
Id-dijametru tat-transducer Pjeżoelettriku (mm) |
Sokit |
|
2.5 |
6 |
Q6 |
|
8 |
||
|
10 |
||
|
12 |
||
|
5 |
6 |
Q6 |
|
8 |
||
|
10 |
||
|
12 |
||
|
10 |
6 |
|
L-applikazzjoni tal-Prodott
Sejbien ta 'difett fil-wiċċ
Spezzjoni ta 'parti rqiqa
Parti ħoxna jew diffiċli-biex-jippenetraw l-ispezzjoni tal-materjal
Komposti u plastiks
Xfafar tat-turbini
Partijiet tal-metall komuni b'ġeometriji sempliċi
Spezzjoni manwali ta 'pjanċi, forġa, vireg, billetti u kkastjar
Spezzjoni ta 'tubu, pajp, tank
Spezzjoni tal-bonds
Komponenti tal-magni
Kisi
FAQ
Q: X'inhu l-Sonda/Transducer Straight Ultrasonic tal-kristall wieħed?
A: A: Sonda dritta ultrasonika tirreferi għal sonda li għandha ċippa pjeżoelettrika waħda biss ġewwa. L-emissjoni u l-assorbiment tas-sinjali huma t-tnejn kompluti miċ-ċippa pjeżoelettrika, u ċ-ċippa pjeżoelettrika tiddependi fuq l-emissjoni ta 'mewġ lonġitudinali biex tiskopri oġġetti.
Q: x'inhu l-użu ta 'Sonda Ultrasoniku/transducer?
A: Sondi tal-mewġ lonġitudinali normalment jissejħu sondi dritti, li huma prinċipalment użati biex jiskopru difetti paralleli mal-wiċċ tat-test, bħal pjanċa, ikkastjar, spezzjoni tal-forġa, eċċ.
Q: X'inhu l-materjal tas-Sonda/Transducer ultrasoniku?
A: Is-Sonda/Transducer Ultrasoniku huwa magħmul miċ-Ċeramika Pjeżoelettrika.
